Calibro del diametro del laser CDM03 da 0.01mm a potere elettronico della gamma di 2mm

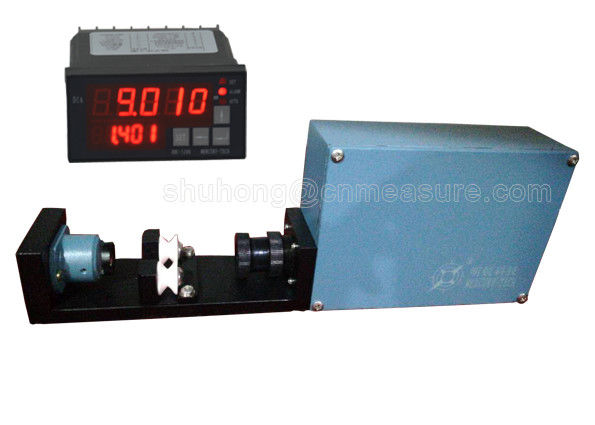

Misuratore di diametro laser CDM03 per la misurazione del diametro del filamento da 0,01 mm a 2 mm.

Lo strumento di misurazione del diametro del filamento è lo strumento di rilevamento ad alta precisione che utilizza la scansione laser per effettuare la misurazione on-line senza contatto. Utilizzato principalmente in una varietà di fili, cavi, linee di produzione di tubi, la misurazione del diametro esterno e la regolazione della velocità della vite dell'estrusore o della velocità di trazione, per controllare lo scopo del diametro esterno. Può essere applicato anche al diametro esterno del pezzo e alle misurazioni delle dimensioni.

1. Parametri tecnici

2. Gli indicatori di prestazione
Misurazione: scansione laser
Laser: laser a semiconduttore rosso visibile
Potenza di uscita laser:<2mW
Tensione di esercizio: ~ 220V ± 15% 50 - 60Hz
Temperatura di esercizio: -10 ~ 40 °C
Umidità:<85% RH
Modalità di lavoro: continua
Consumo energetico:<30W
Dimensioni esterne:
Dimensioni:

Testa di misurazione CDM03: 372 mm×360 mm×60 mm

Testa di misurazione LDM-25: 461 mm×80 mm×200 mm

3. Il dispositivo con le seguenti caratteristiche
i. Può essere collegato a PLC, computer industriale.
ii. RROFIBUS-DP può essere allocato e convertitore MODBUS e PLC, IPC Connect.
iii. Può essere dotato di telecomando DDC-5, sull'estrusore e automatico
controllo di feedback per controllare la tolleranza, migliorare la qualità del prodotto, riducendo
il consumo.

4. Controller del display (Modello: DDC-5)
i. Viene utilizzato per la visualizzazione e il controllo remoto.
ii. Applicabile a motori CC, motore VVVF.
iii. Il controller può controllare la velocità dell'estrusore o del trattore in base alla tolleranza del diametro.
Distanza del segnale: oltre 500 m
Tensione di uscita: ±10V
Con RS485 può connettersi al computer di controllo industriale PLC
Il PROFIBUS-DP o MODBUS
90 mm×90 mm (Modello: DDC-5)
