Misura del diametro del filamento di alta precisione per la macchina del tessuto della fibra

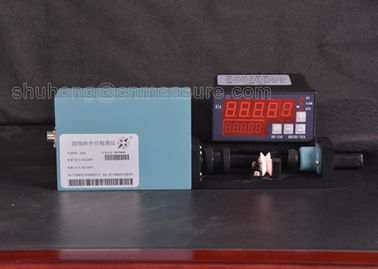

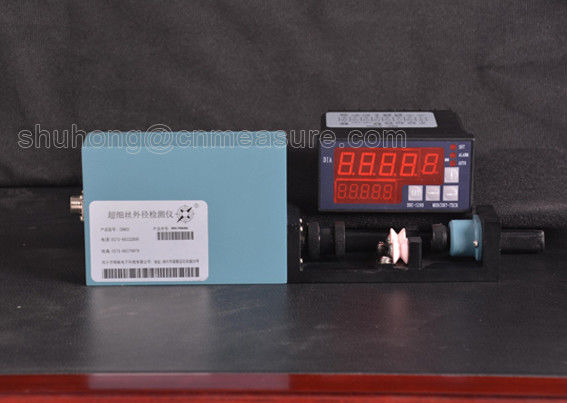

Misurazione del diametro del filamentoMacchina di misura del diametro del tessuto in fibra, modello CDM03

La macchina di misura del diametro del filamento è l'impianto di rilevamento ad alta precisione che utilizza la scansione laser per effettuare la misurazione on-line senza contatto.
Utilizzato principalmente in una varietà di fili, cavi, linee di produzione di tubi, la misurazione del diametro esterno e regolare la velocità della vite dell'estrusore o la velocità di trazione, per controllare lo scopo di OD.Può anche essere applicato al diametro esterno del pezzo da lavorare e misurazioni di dimensioni.

1. Parametri tecnici

2Gli indicatori di performance
Misurazione: scansione laser
Laser: laser semiconduttore rosso visibile
Potenza di uscita del laser: < 2 mW
tensione di funzionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura di funzionamento: -10 ~ 40 °C
Humidità: < 85% RH
Modalità di lavoro: continua
Consumo di energia: < 30WDimensioni esterne:
Dimensioni:

CDM03 Testa di misura: 372 mm × 360 mm × 60 mm

LDM-25 Testa di misura: 461 mm × 80 mm × 200 mm

3. Il dispositivo con le seguenti caratteristiche
i. Può essere collegato PLC, computer industriale.
ii. RROFIBUS-DP può essere assegnato e il convertitore MODBUS e PLC, IPC Connect.
iii. Può essere dotato di un telecomando DDC-3, DDC-5, sull'estrusore e di un comando automatico
Controllo del feedback per controllare la tolleranza, migliorare la qualità del prodotto, ridurre
consumo.

4Controller di visualizzazione (Modello:DDC-5)
i. può essere utilizzato per la visualizzazione e il controllo a distanza.
ii. applicabile ai motori a corrente continua, ai motori VVVF.
iii.Il regolatore può controllare la velocità dell'estrusore o del trattore in base alla tolleranza di diametro.
Distanza del segnale: oltre 500 m
Voltaggio di uscita: ±10V
Con RS485 Può connettersi al computer di controllo industriale PLC
Il PROFIBUS-DP o il MODBUS
90 mm × 90 mm (Modello:DDC-5)
