| Evidenziare: | Misuratore di diametro del cavo laser,Misuratore di diametro del filo laser,misuratore di diametro laser del tubo |
||
|---|---|---|---|

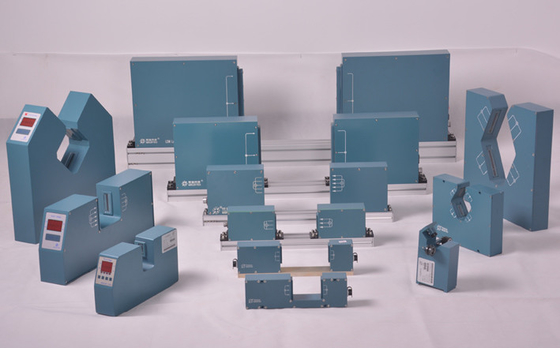

Cavi, tubi, calibro del diametro del laserè la quota di indagine ad alta precisioneche utilizza la scansione laser per effettuare la misurazione on-line senza contatto.

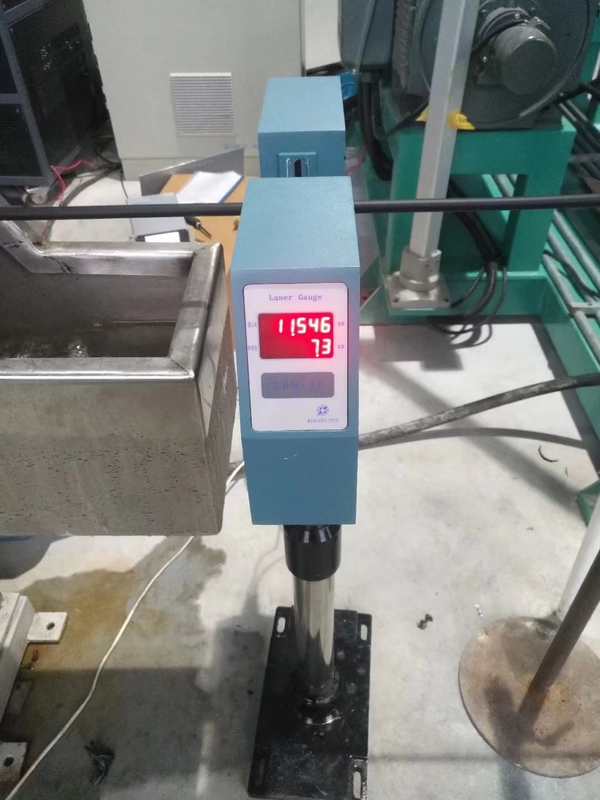

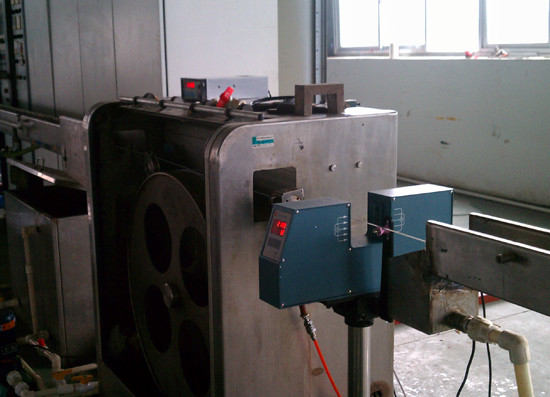

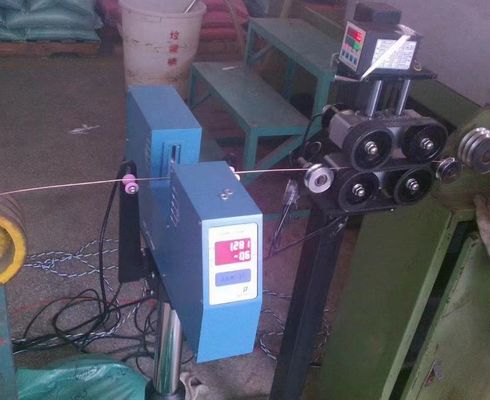

Utilizzato principalmente in una varietà di fili, cavi, linee di produzione di tubi, la misurazione didiametro esterno e regolare la velocità della vite dell'estrusore o la velocità di trazione, per controllare ilpuò essere applicato anche al diametro esterno del pezzo e alle dimensionile misure.
1. Parametri tecnici
| Modello | LDM-25 | LDM-50 | LDM-100B | LDM-150 | ||
| Distanza di misura | 0.2-20 mm | 0.2-45 mm | 0.2-95 mm | 0.2-145 mm | ||
| Dimensione minima | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | ||
| Dimensione massima | 20 mm | 45 mm | 95 mm | 145 mm | ||
| Accuratezza* | ±0.001 | ±0.002 | ±0.002 | ±0.01 | ||
| Ripetibilità** | 0.5μm | 0.5μm | 0.5μm | 1μm | ||
| Risoluzione | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | ||
| Dimensione | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | ||
| Unità di misura | mm | mm | mm | mm | ||
| Potenza | - 220V±15%, 50-60 Hz | |||||
| Temperatura | - 10~40°C | |||||
| Umidità | <85% RH | |||||
|
Testa di calibro I/O seriali |
Norme:Opzioni RS485:RS232 / USB | |||||
| Protocollo di comunicazione | Modbus/Profibus | |||||
| Preimpostazioni | Diametro, +Tol, Tol, impostazione dell'allarme | |||||
| Misurazione trasparente | Opzione | Opzione | Opzione | Opzione | ||
| Output di controllo | ||||||
| I/O seriali | RS485 | |||||
| Analoghi Produzione | 16 bit±10V uscita in corrente continua | |||||
| Uscita del relè | 2 volt libero (stato, tolleranza superiore, tolleranza inferiore) | |||||
2Gli indicatori di performance
Misurazione: scansione laser
Laser: laser semiconduttore rosso visibile
Potenza di uscita del laser: < 2 mW
tensione di funzionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura di funzionamento: -10 ~ 40 °C
Humidità: < 85% RH
Modalità di lavoro: continua
Consumo di energia: < 30WDimensioni esterne:
Dimensioni: LDM-25/LDM-50 Testa di misura: 461 mm × 80 mm × 200 mm
3. Il dispositivo con le seguenti caratteristiche
i. Può essere collegato PLC, computer industriale.
ii. RROFIBUS-DP può essere assegnato e il convertitore MODBUS e PLC, IPC Connect.
iii. Può essere dotato di telecomando DDC-3, DDC-5, sull'estrusore e automatico
Controllo del feedback per controllare la tolleranza, migliorare la qualità del prodotto, ridurre
consumo.

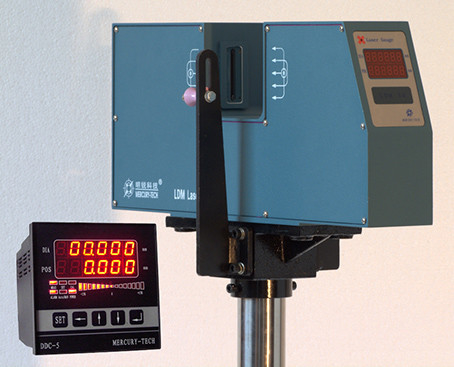

4Controller per display (modello:DDC-7202, DDC-5)
i. può essere utilizzato per la visualizzazione e il controllo a distanza.
ii. applicabile ai motori a corrente continua, ai motori VVVF.
iii.Il regolatore può controllare la velocità dell'estrusore o del trattore in base altolleranza di diametro.
Distanza del segnale: oltre 500 m
Voltaggio di uscita: ±10V
Con RS485 Può connettersi a PLC industria computer di controllo
Il PROFIBUS-DP o il MODBUS
Può essere selezionato.
Dimensioni esterne: 164 mm × 85 mm × 280 mm (Modello:DDC-3)
100 mm × 100 mm × 120 mm (Modello:DDC-5)
Dimensione del foro di installazione: 152 mm×76 mm (Modello:DDC-3)
90 mm × 90 mm (Modello:DDC-5)
