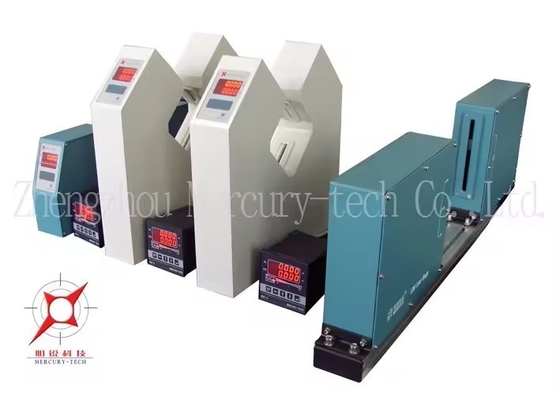

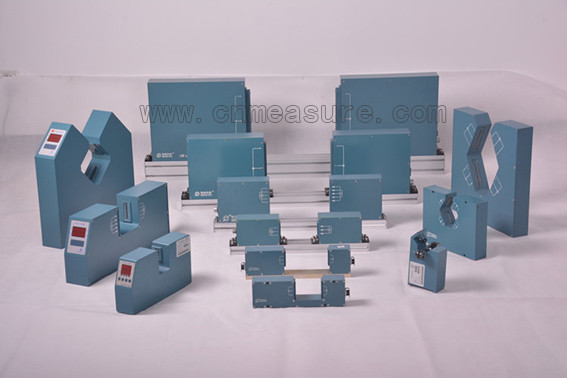

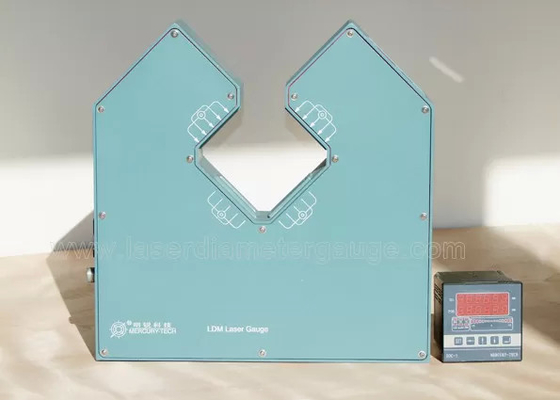

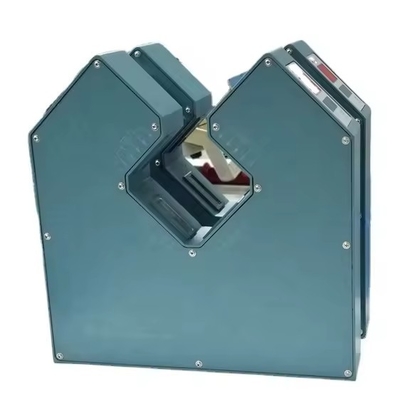

Misura del diametro del filo del calibro laser LDM25XY LDM50XY LDM60XY LDM100XY

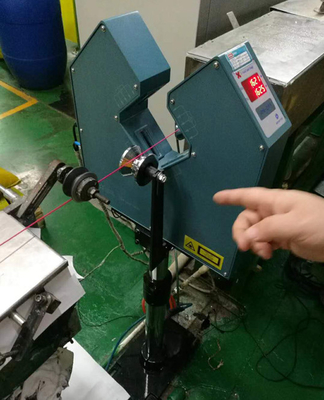

Misurazione del diametro del cavo laserè la misurazione del diametro ad alta precisioneche utilizza la scansione laser per effettuare misure on-line senza contatto.
Utilizzato principalmente in una varietà di fili, cavi, linee di produzione di tubi, la misurazione didiametro esterno e regolare la velocità della vite dell'estrusore o la velocità di trazione, per controllare ilpuò essere applicato anche al diametro esterno del pezzo e alle dimensionile misure.

1. Parametri tecnici

2Gli indicatori di performance
Misurazione: scansione laser
Laser: laser semiconduttore rosso visibile
Potenza di uscita del laser: < 2 mW
tensione di funzionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura di funzionamento: -10 ~ 40 °C
Humidità: < 85% RH
Modalità di lavoro: continua
Consumo di energia: < 30WDimensioni esterne:

3. Il dispositivo con le seguenti caratteristiche
i. Può essere collegato PLC, computer industriale.
ii. Può essere assegnato un convertitore MODBUS e un PLC, IPC Connect.
iii. Può essere dotato di un telecomando DDC-5, DDC-5200, sull'estrusore e di un comando automatico

Controllo del feedback per controllare la tolleranza, migliorare la qualità del prodotto, ridurre

consumo.

4. Controller di visualizzazione (Modello:DDC-5, DDC-5200)
i. può essere utilizzato per la visualizzazione e il controllo a distanza.
ii. applicabile ai motori a corrente continua, ai motori VVVF.
iii.Il regolatore può controllare la velocità dell'estrusore o del trattore in base altolleranza di diametro.
Distanza del segnale: oltre 500 m
Voltaggio di uscita: ±10V
Con RS485 Può connettersi a PLC industria computer di controllo
Il PROFIBUS-DP o il MODBUS
Può essere selezionato.

Dimensione del foro di installazione: 92 mm×45 mm (Modello:DDC-5200)
90 mm × 90 mm (Modello:DDC-5)
