| Evidenziare: | Misuratore di diametro del cavo laser,misuratore di diametro laser LDM-25XY |
||
|---|---|---|---|

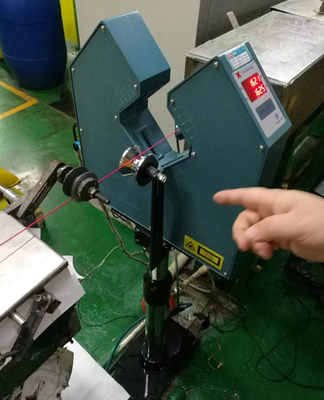

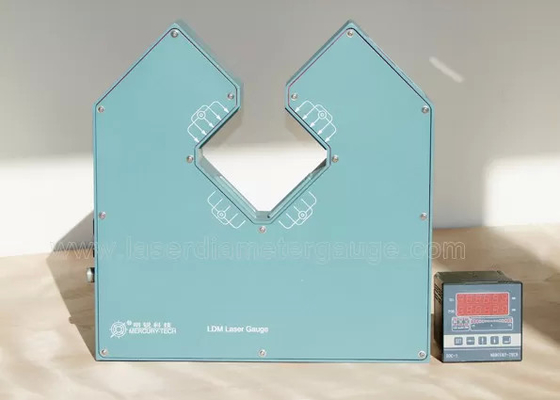

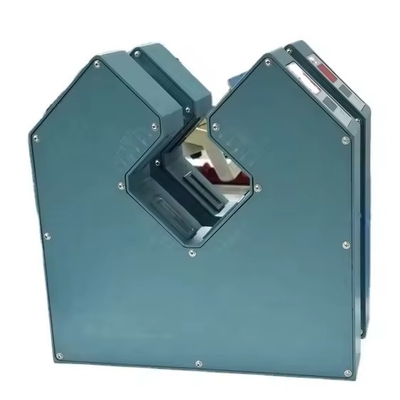

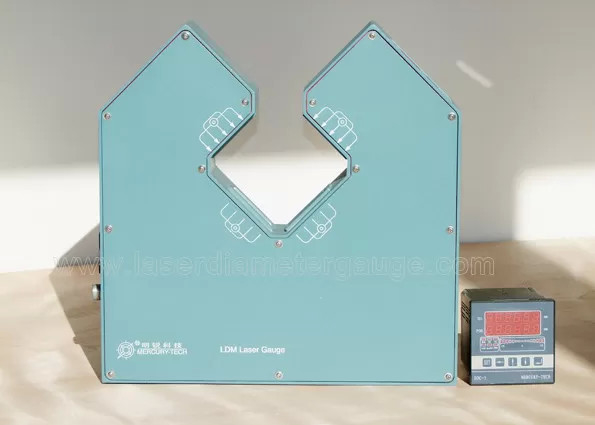

Misuratore di diametro laser per cavoè la misurazione online ad alta precisione che utilizza la scansione laser per effettuare l'indagine on-line senza contatti.
Applicabile a fili metallici, vetri, tubi, fili e cavi, ecc. Diametro della misurazione e del controllo.
2. Parametri tecnici
Accuratezza della differenziazione del campo di misurazione del modello
LDM-25XY 0.2-20mm 0.001±0,01% × ((Degni) ±0,001 mm

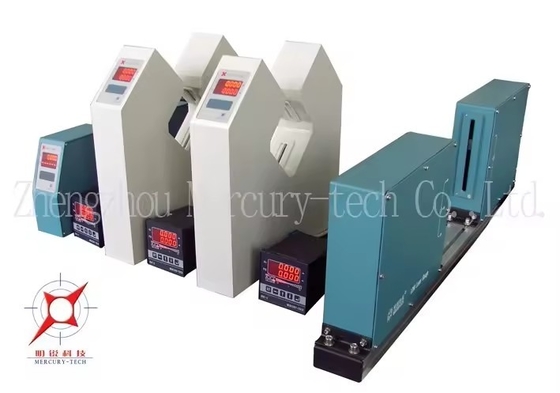

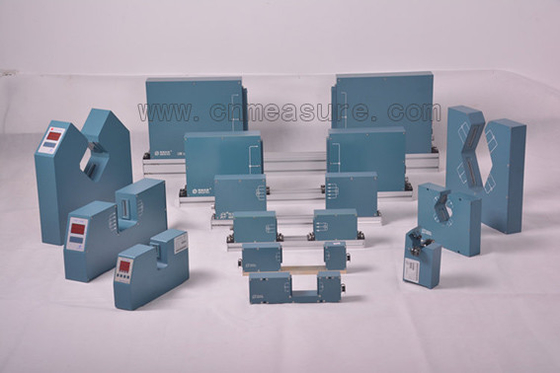

| Modello | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Distanza di misura | 0.2-20 mm | 0.2-45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Dimensione minima | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Dimensione massima | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Accuratezza | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Risoluzione | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Dimensione | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121 x 36 x 8,5 cm | 45x50x8.5cmx2) | |||||
| Unità di misura | mm | mm | mm | mm | mm | mm | |||||
| Potenza | - 220V±15%, 50-60 Hz | ||||||||||
| Temperatura | - 10~40°C | ||||||||||
| Umidità | < 85% RH | ||||||||||
|
Testa di calibro I/O seriali |
Standard:Opzioni RS485:RS232 / USB / Profibus | ||||||||||
| Preimpostazioni | Diametro, +Tol, Tol, impostazione dell'allarme | ||||||||||
| Misurazione trasparente | Opzione | Opzione | Opzione | Opzione | Opzione | Opzione | |||||
| Sulla produzione di controllo | |||||||||||
| I/O seriali | RS485 | ||||||||||
| Analoghi Produzione | 16 bit±10V uscita in corrente continua | ||||||||||
| Uscita del relè | 2 volt libero (stato, tolleranza superiore, tolleranza inferiore) | ||||||||||
Caratteristiche principali
1.Misurazione del diametro laser senza contatto, alta velocità, alta precisione e buona ripetibilità.
2.Display in tempo reale del diametro esterno e della rotondità, miglioramento del controllo della qualità e dell'efficienza della produzione, riduzione degli sprechi di materiali.
3.Diverse funzioni di segnale di controllo digitale e analogo, per ottenere una produzione completamente automatizzata.
4.Diverse funzioni predefinite, valore nominale, tolleranza superiore e inferiore, controllo dell'allarme predefinito, facile da usare.
3Gli indicatori di performance:
Misurazione: scansione laser
Laser: laser semiconduttore rosso visibile
Potenza di uscita del laser: < 2 mW
tensione di funzionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura di funzionamento: -10 ~ 40 °C
Humidità: < 85% RH
Modalità di lavoro: continua
Consumo di energia: < 30 W
Dimensioni:
Testa di misura: 372 mm × 360 mm × 60 mm
4. Dispositivo con le seguenti caratteristiche per misuratore di diametro laser
1- Può essere collegato PLC, computer industriale.
2. RROFIBUS-DP può essere assegnato e MODBUS convertitore e PLC, IPC Connect.
3. Può essere dotato di telecomando DDC-3, DDC-5, sull'estrusore e controllo di feedback automatico per controllare la tolleranza, migliorare la qualità del prodotto, ridurre il consumo.
