Dispositivo del regolatore del diametro dell'unità di misura del diametro del laser del tubo del cavo del cavo

Cable Wire Pipe Laser Diameter Measurement Unit Diameter Controller Device
Cable Wire Pipe Laser Diameter Measurement Unit Diameter Controller Device
video play

Grande immagine :  Dispositivo del regolatore del diametro dell'unità di misura del diametro del laser del tubo del cavo del cavo

Dettagli:
Luogo di origine: La Cina Zhengzhou
Marca: Mercury-tech
Certificazione: CE ISO9001
Numero di modello: LDM-25 LDM-50 LDM-25XY LDM-50XY
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pz
Prezzo: negotiable
Imballaggi particolari: Scatola o scatola di legno
Tempi di consegna: In tre giorni dopo avere ottenuto il vostro pagamento
Termini di pagamento: T/T
Capacità di alimentazione: 500 Set / Sets per Mese
Contatto
Descrizione di prodotto dettagliata
Tensione operativa: ~ 220V ±15% 50 - 60Hz secondo la richiesta Tipo: Strumento di misura
materiale: Metallo Tempi di consegna: Tra tre giorni dopo aver ricevuto il pagamento.
Risoluzione: 0,001 mm Precisione della misurazione: ±0,001 mm
Evidenziare:

spessore del calibro della tubatura

,

calibro del diametro interno

,

unità di misura del diametro del laser del tubo

Unità di misurazione del diametro laser per cavi, fili, tubi.

Specifiche
1). Unità di misurazione del diametro laser per cavi, fili, tubi
2). Precisione: 0,001
3). Misurazione e controllo
4). Modello LDM-25. l'intervallo di misurazione del diametro è da 0,1-20 mm
     Modello LDM-50. l'intervallo di misurazione del diametro è da 0,2-45 mm

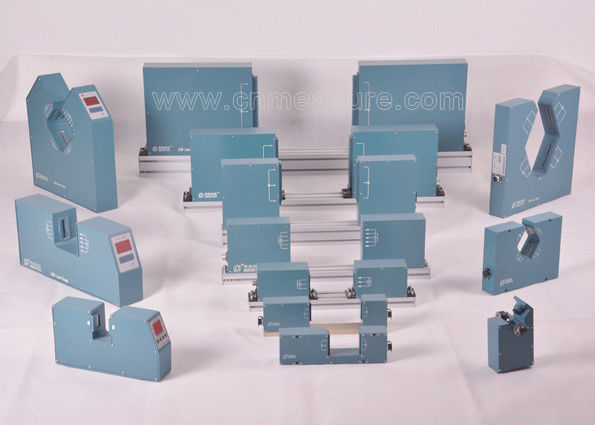

Dispositivo del regolatore del diametro dell'unità di misura del diametro del laser del tubo del cavo del cavo 0



L'unità di misurazione del diametro laser per cavi, fili, tubi è l'installazione ad alta precisione che utilizza la scansione laser per effettuare la misurazione on-line senza contatto. Viene utilizzata principalmente per la misurazione del diametro esterno e la regolazione della vite dell'estrusore o della velocità di trazione, per controllare il diametro esterno. È applicabile per misurare e controllare il diametro di fili metallici, vetro, tubi, fili e cavi, ecc.
Può essere applicata anche al diametro esterno del pezzo e alle misurazioni delle dimensioni.

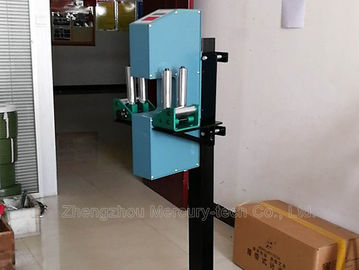

Dispositivo del regolatore del diametro dell'unità di misura del diametro del laser del tubo del cavo del cavo 1

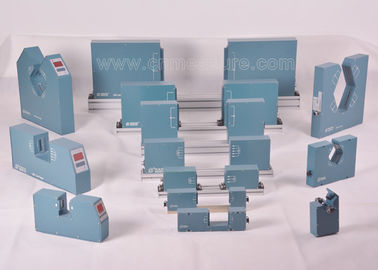

Dispositivo del regolatore del diametro dell'unità di misura del diametro del laser del tubo del cavo del cavo 2


1. Parametri tecnici

Modello LDM-25 LDM-50 LDM-100 LDM-150 LDM-210 LDM-380
Intervallo di misurazione 0,2-20 mm 0,2-45 mm 0,2-95 mm 0,2-145 mm 0,2-205 mm 0,2-375 mm
Dimensione minima 0,2 mm 0,2 mm 0,2 mm 0,2 mm 0,2 mm 0,2 mm
Dimensione massima 20 mm 45 mm 95 mm 145 mm 205 mm 375 mm
Precisione ±0,001 ±0,002 ±0,01 ±0,01 ±0,01 ±0,01
Risoluzione 0,001 mm 0,001 mm 0,001 mm 0,001 mm 0,001 mm 0,001 mm
Dimensione 48,5x20x8,5 cm 48,5x20x8,5 cm 62x25x6 cm 92x29x9,5 cm 121x36x8,5 cm 45x50x8,5 cm(x2)
Unità di misura mm mm mm mm mm mm
Alimentazione ~220V±15%, 50-60HZ
Temperatura -10~40℃
Umidità <85% RH

Testa di misurazione

Seriale I/O

 Standard: Opzioni RS485:RS232 / USB / Profibus
Preimpostazioni Diametro, +Tol,-Tol, Impostazione allarme
Misurazione trasparente Opzione Opzione Opzione Opzione Opzione Opzione
Uscita di controllo
Seriale I/O RS485
Uscita analogica 16 bit±Uscita 10V CC
Uscita relè 2 senza tensione (Stato, Tolleranza superiore, Tolleranza inferiore)



2. Gli indicatori di prestazione
Misurazione: scansione laser
Laser: laser a semiconduttore rosso visibile
Potenza di uscita laser: <2mW
Tensione di esercizio: ~ 220V più/meno 15% 50 - 60Hz
Temperatura di esercizio: -10 ~ 40 gradi Celsius
Umidità: <85% RH
Modalità di lavoro: continua
Consumo energetico: <30W
Dimensioni:
Testa di misurazione LDM25/LDM50: 461 mm (lunghezza) * 80 mm (larghezza) * 200 mm (altezza)
Dimensioni del supporto: 350 mm * 200 mm * (700-1000) mm
L'altezza centrale della posizione di misurazione è 900-1200 mm
L'altezza del supporto può essere regolata.

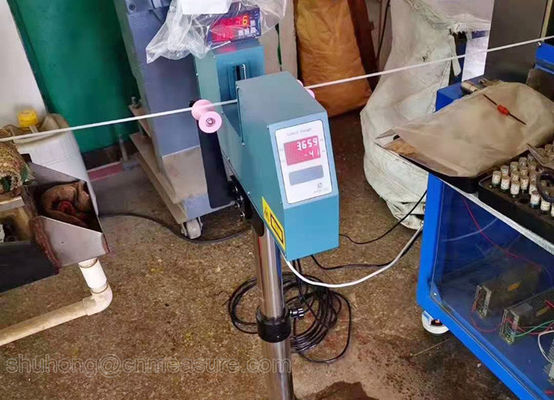

Dispositivo del regolatore del diametro dell'unità di misura del diametro del laser del tubo del cavo del cavo 3

3. Controller del display
1). Viene utilizzato per la visualizzazione e il controllo remoti.
2). Applicabile a motori CC, motori VVVF.
3). Il controller può controllare la velocità dell'estrusore o del trattore in base alla tolleranza del diametro.
4). Può misurare simultaneamente il diametro esterno.
Distanza del segnale: più di 500 m
Tensione di uscita: più/meno 10 V
Con RS485 può connettersi al computer di controllo industriale PLC



Cavo, filo, tuboDoppio asse L'unità di misurazione del diametro laser è l'installazione ad alta precisione che utilizza la scansione laser per effettuare la misurazione on-line senza contatto. Essa (ovvero asse X e asse Y) misura simultaneamente il diametro in due direzioni.
È applicabile per misurare e controllare il diametro di fili metallici, vetro, tubi, fili e cavi, ecc. Supera le carenze della misurazione bidirezionale. L'unità di visualizzazione può mostrare simultaneamente il valore medio del diametro e la rotondità del filo e del tubo.

Dispositivo del regolatore del diametro dell'unità di misura del diametro del laser del tubo del cavo del cavo 4

1. Parametri tecnici

Modello Intervallo di misurazione Risoluzione Precisione
LDM-25XY 0,1 - 20 mm 0,001 0,001 mm
LDM-50XY 0,2 - 45 mm 0,001 0,002 mm
LDM-60XY 0,2 - 55 mm 0,001 0,002 mm
LDM-100XY 0,2 - 95 mm 0,001 0,002 mm



Dispositivo del regolatore del diametro dell'unità di misura del diametro del laser del tubo del cavo del cavo 5
