Dettagli:
Termini di pagamento e spedizione:
|
| Tempo di consegna: | Tra tre giorni dopo aver ricevuto il pagamento. | Tensione di funzionamento: | ~ 220V ±15% 50 - 60Hz secondo la richiesta |
|---|---|---|---|
| Accuratezza di misura: | ± 0,001 mm | Tipo: | Strumento di misura |
| Colore: | Blu | Utilizzatori: | Macchina di prove automatiche |
| Evidenziare: | misura elettronica del diametro,misura del diametro di cavo,non contatti la misura del diametro del laser |
||

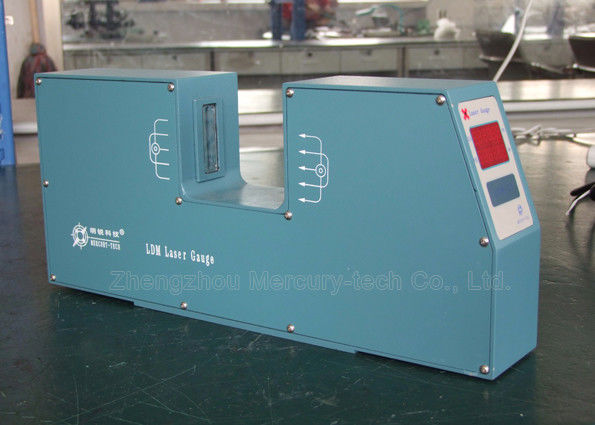

Calibro di misurazione esterno elettronico del diametro di LDM-25 Micometer.
Il calibro di serie di LDM è la serie classica del prodotto di Mercury-tecnologia, con le decadi di innovazione tecnologica e più di 1.000 clienti usano questi prodotti, l'alta precisione, prodotto affidabile. Attualmente è il cavo, il cavo, scelta della misura del tubo la migliore. Sviluppa 10 modelli in serie.
Caratteristiche del calibro del diametro del laser
1. misura senza contatto del diametro del laser, alta velocità, alta precisione e buona ripetibilità.
2. l'esposizione in tempo reale della rotondità e del diametro esterno, migliora il controllo di qualità e l'efficienza di produzione, riduce il wast e dei materiali.
3. il vario segnale di controllo digitale e analogico funziona, per raggiungere la produzione completamente automatizzata.
4. varie funzioni di preregolamento, valore nominale, la tolleranza superiore e più bassa, preregolamenti di controllo dell'allarme, facili da operare.
5. collegamento standard pronto, software compatibile del porto di dati per la convenienza di sviluppo di analisi dei dati.
1. Parametri tecnici
| Modello | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Campo di misura | 0.2-20mm | 0.2-45mm | 0.2-95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| Dimensione minima | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Dimensione massima | 20mm | 45mm | 95mm | 145mm | 205mm | 375mm | |||||
| Accuratezza | ±0,001 | ±0,002 | ±0,01 | ±0,01 | ±0,01 | ±0,01 | |||||
| Risoluzione | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| Dimensione | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm (x2) | |||||
| Unità di misura | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | |||||
| Potere | ~220V±15%, 50-60HZ | ||||||||||
| Temperatura | -10~℃40 | ||||||||||
| Umidità | <>RH di 85% | ||||||||||
|
Testa del calibro Ingresso/uscita di serie |
Norma: Opzioni RS485: RS232/USB/Profibus | ||||||||||
| Preregolamenti | Diametro, +Tol, - Tol, regolazione di allarme | ||||||||||
| Misura trasparente | Opzione | Opzione | Opzione | Opzione | Opzione | Opzione | |||||
| Controlli l'uscita | |||||||||||
| Ingresso/uscita di serie | RS485 | ||||||||||
| Uscita di analoghi | 16uscita diCCdel ±10Vdel bit | ||||||||||
| Uscita del relè | Libero 2 volt (stato, tolleranza superiore, tolleranza più bassa) | ||||||||||
2. Gli indicatori di efficacia
Misura: Esame del laser
Laser: Laser rosso visibile a semiconduttore
Laser potenza di uscita: <2mw>
Tensione di funzionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura di funzionamento: -10 ~ °C 40
Umidità: <85>
Modo del lavoro: continuo
Consumo di energia: <30wexternal dimensions:="">
Dimensioni: Testa di misurazione LDM-25/LDM-50: 461mm×80mm×200mm
3. Il dispositivo con le seguenti caratteristiche
i. Può essere lo SpA collegato, computer industriale.
ii. RROFIBUS-DP può essere assegnato ed il convertitore di MODBUS e lo SpA, IPC si collegano.
iii. Può essere il regolatore a distanza fornito DDC-3, DDC-5, sull'espulsore ed automatico
il controllo feedback per controllare la tolleranza, migliora la qualità del prodotto, riducentesi
consumo.
4. Regolatore di esposizione
i. È usato ad esposizione ed a controllo a distanza.
ii. applicabile ai motori di CC, motore di VVVF.
III. Il regolatore può controllare la velocità dell'espulsore o del trattore secondo la tolleranza del diametro.
Distanza del segnale: Più di 500m
Tensione in uscita: ±10V
Con RS485 può collegarsi al computer di controllo dell'industria dello SpA
