Dettagli:
Termini di pagamento e spedizione:
|
| Colore: | Blu | Tipo: | Strumento di misura |
|---|---|---|---|
| Tempo di consegna: | Tra tre giorni dopo aver ricevuto il pagamento. | Tensione di funzionamento: | ~ 220V ±15% 50 - 60Hz secondo la richiesta |
| Utilizzatori: | Macchina di prove automatiche | Materiale: | Metalli |
| Evidenziare: | misura elettronica del diametro,misura del diametro di cavo |
||

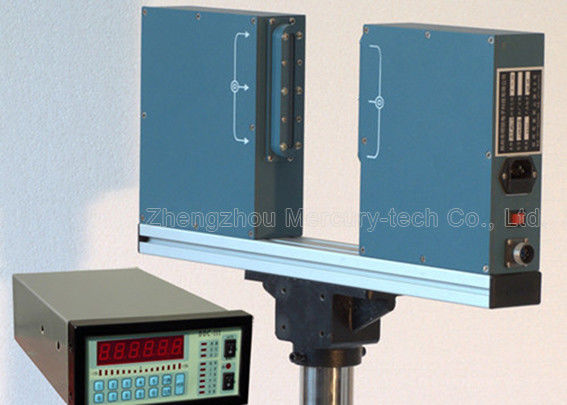

Laser del grande diametro fuori dello strumento di misura LDM-150 LDM-210 LDM-380 del diametro. Lo strumento di misura del diametro del laser è la rata di alta precisione che usa la ricerca del laser per continuare la misura online dei NO--contatti. Pricipalmente è utilizzato nella misurazione del diametro esterno e nella regolazione della velocità della vite o della trazione dell'espulsore, per controllare il diametro esterno. È applicabile misurare e controllare il diametro dei nastri metallici, vetro, tubi, cavo e fune, ecc.
Può anche applicarsi al diametro esterno del pezzo in lavorazione e delle misure di dimensione.
1. Parametri tecnici
| Modello | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Campo di misura | 0.2-20mm | 0.2-45mm | 0.2-95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| Dimensione minima | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Dimensione massima | 20mm | 45mm | 95mm | 145mm | 205mm | 375mm | |||||
| Accuratezza | ±0,001 | ±0,002 | ±0,01 | ±0,01 | ±0,01 | ±0,01 | |||||
| Risoluzione | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| Dimensione | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm (x2) | |||||
| Unità di misura | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | |||||
| Potere | ~220V±15%, 50-60HZ | ||||||||||
| Temperatura | -10~℃40 | ||||||||||
| Umidità | <>RH di 85% | ||||||||||
|
Testa del calibro Ingresso/uscita di serie |
Norma: Opzioni RS485: RS232/USB/Profibus | ||||||||||
| Preregolamenti | Diametro, +Tol, - Tol, regolazione di allarme | ||||||||||
| Misura trasparente | Opzione | Opzione | Opzione | Opzione | Opzione | Opzione | |||||
| Controlli l'uscita | |||||||||||
| Ingresso/uscita di serie | RS485 | ||||||||||
| Uscita di analoghi | 16uscita diCCdel ±10Vdel bit | ||||||||||
| Uscita del relè | Libero 2 volt (stato, tolleranza superiore, tolleranza più bassa) | ||||||||||
2. Gli indicatori di efficacia
Misura: Esame del laser
Laser: Laser rosso visibile a semiconduttore
Laser potenza di uscita: <2mw>
Tensione di funzionamento: ~ 220V più/meno 15% 50 - 60Hz
Temperatura di funzionamento: -10 ~ centigrado 40 gradi
Umidità: <85>
Modo del lavoro: continuo
Consumo di energia: <30w>
3. Caratteristiche
1). Può essere lo SpA collegato, computer industriale.
2). RROFIBUS-DP può essere assegnato ed il convertitore di MODBUS e lo SpA, IPC si collegano.
3). Può essere il regolatore a distanza fornito DDC-3, DDC-5, sull'espulsore ed il controllo feedback automatico per controllare la tolleranza, migliora la qualità del prodotto, riducente il consumo.
4. Regolatore di esposizione
1). È usato ad esposizione ed a controllo a distanza.
2). Applicabile ai motori di CC, motore di VVVF.
3). Il regolatore può controllare la velocità dell'espulsore o del trattore secondo la tolleranza del diametro.
4). Può misurare simultaneamente il diametro esterno.
Distanza del segnale: più di 500m
Tensione in uscita: più/meno 10V
Con RS485 può collegarsi al computer di controllo dell'industria dello SpA
Il PROFIBUS-DP o il MODBUS
