Misura del diametro di cavo del cavo di LDM-100B, misura elettronica del diametro

LDM-100B strumento di misura del diametro del cavo, diametro del cablaggio e diametro del cavo.

La misura del diametro del filo e del cavo è l'impianto di rilevamento ad alta precisione che utilizza la scansione laser per effettuare la misurazione on-line senza contatto.

Utilizzato principalmente in una varietà di fili, cavi, linee di produzione di tubi, per misurare il diametro esterno e regolare la velocità della vite dell'estrusore o la velocità di trazione, per controllare lo scopo di OD.Può anche essere applicato al diametro esterno del pezzo da lavorare e misurazioni di dimensioni.

LDM Series Gauge è la classica serie di prodotti Mercury-Tech, con decenni di innovazione tecnologica e più di 1.000 clienti che utilizzano questi prodotti, alta precisione, prodotto affidabile.Attualmente è il filo, misura dei cavi, dei tubi. Sviluppa 10 modelli in serie.

Parametri tecnici

Caratteristiche principali
1 misurazione del diametro laser senza contatto, ad alta velocità, alta precisione e buona ripetibilità.
2 Visualizzazione in tempo reale del diametro esterno e della rotondità, miglioramento del controllo della qualità e dell'efficienza della produzione, riduzione degli sprechi di materiali.
3 Diverse funzioni di segnale di controllo digitale e analogo, per ottenere una produzione completamente automatizzata.
4 Funzioni predefinite, valore nominale, tolleranza superiore e inferiore, controllo dell'allarme predefinito, facile da usare.
5 Connessione di porta dati standard pronta, software compatibile per la comodità di sviluppo dell'analisi dei dati.

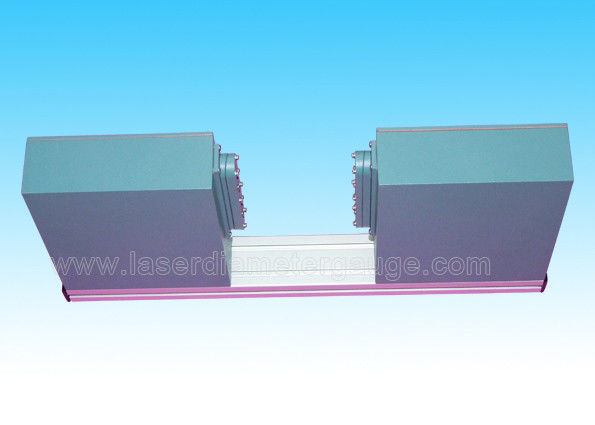

Diametro di misura Gauge testa di misura
Modello: LDM-25/LDM-50/LDM-100B/LDM-150/LDM-210/LDM-380
Marchio: MERCURY-TECH
I/O seriale della testa di calibro: RS485

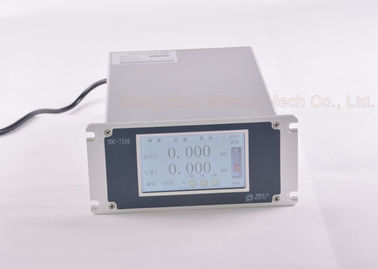

Principali caratteristiche del controller
1- Si usa per la visualizzazione e il controllo remoto.
2Può controllare la velocità dei motori CC, del motore VVVF (estruttore o del trattore).
3È adatto per l'uso in laboratorio.
4Si alarmerà quando il diametro supera la tolleranza impostata.
5. Con RS485 Può connettersi a PLC industria computer di controllo.
6. Dimensioni: 100 mm × 100 mm × 120 mm (Modello:DDC-5)

Dispositivo di misura del diametro del filo e del cavo Performance
Misurazione: scansione laser
Laser: laser semiconduttore rosso visibile
Potenza di uscita del laser: < 2 mW
Modalità di lavoro: continua
Consumo di energia: < 30 W
Parametro elettronico
tensione di funzionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura di funzionamento: -10 ~ 40 °C
Humidità: < 85% RH

Dual Axis laser diameter measuring gauge is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. Esso (vale a dire l'asse X e l'asse Y) misura simultaneamente il diametro in due direzioni.
Applicabile a fili metallici, vetri, tubi, fili e cavi, ecc. Il diametro della misurazione e del controllo. Misurazione bidirezionale, mostra la media che può mostrare simultaneamente il filo,diametro del tubo, rotondità.

Parametri tecnici del misuratore di diametro laser a doppio asse
