Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | Strumento di misura | Materiale: | Metalli |
|---|---|---|---|
| Risoluzione: | 0.001 mm | tempo di consegna: | entro 3 giorni |
| Potenza: | 220V, 50Hz o su richiesta | Colore: | Blu |
| Evidenziare: | misura elettronica del diametro,misura del diametro di cavo |
||

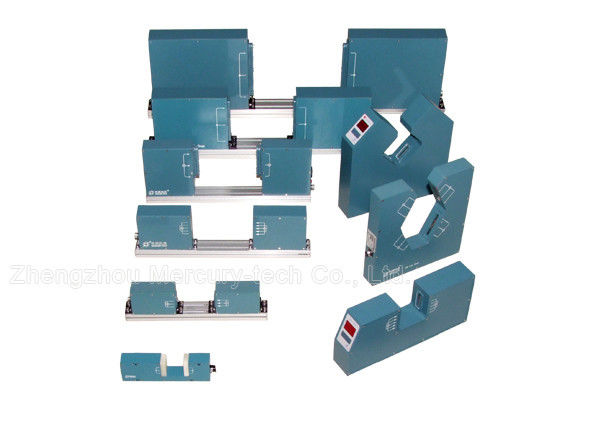

Misura del diametro del filo laser Micrometri di misura del diametro del laser.

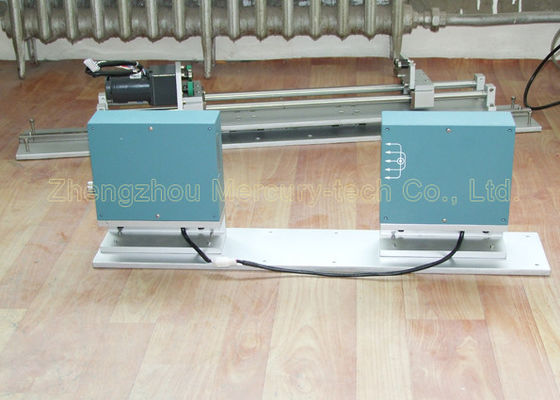

La misura del diametro laser a singolo asse è un dispositivo di rilevazione ad alta precisione che utilizza la scansione laser per effettuare la misurazione on-line senza contatto.
Utilizzato principalmente in una varietà di fili, cavi, linee di produzione di tubi, per misurare il diametro esterno e regolare la velocità della vite dell'estrusore o la velocità di trazione, per controllare lo scopo di OD.Può anche essere applicato al diametro esterno del pezzo da lavorare e misurazioni di dimensioni.
Parametri tecnici per la misura del diametro laser a asse singolo.
| Modello | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Distanza di misura | 0.2-20 mm | 0.2-45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Dimensione minima | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Dimensione massima | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Accuratezza | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Risoluzione | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Dimensione | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121 x 36 x 8,5 cm | 45 x 50 x 8,5 cm(x2) | |||||
| Unità di misura | mm | mm | mm | mm | mm | mm | |||||
| Potenza | - 220V±15%, 50-60 Hz | ||||||||||
| Temperatura | - 10~40°C | ||||||||||
| Umidità | <85% RH | ||||||||||
|
Testa di calibro I/O seriali |
Norme:Opzioni RS485:RS232 / USB / Profibus | ||||||||||
| Preimpostazioni | Diametro, +Tol, Tol, impostazione dell'allarme | ||||||||||
| Misurazione trasparente | Opzione | Opzione | Opzione | Opzione | Opzione | Opzione | |||||
| Sulla produzione di controllo | |||||||||||
| I/O seriali | RS485 | ||||||||||
| Analoghi Produzione | 16 bit±10V uscita in corrente continua | ||||||||||
| Uscita del relè | 2 volt libero (stato, tolleranza superiore, tolleranza inferiore) | ||||||||||
Dual Axis laser diameter measuring device is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. Esso (vale a dire l'asse X e l'asse Y) misura simultaneamente il diametro in due direzioni.
Applicabile a fili metallici, vetri, tubi, fili e cavi, ecc. Il diametro della misurazione e del controllo. Misurazione bidirezionale, mostra la media che può mostrare simultaneamente il filo,diametro del tubo, rotondità.
Parametri tecnici per la misura del diametro laser a doppio asse.
| Modello | Distanza di misura | Risoluzione | Accuratezza |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 0.001 mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 00,002 mm |
| LDM-60XY | 0.2 - 55 mm | 0.001 | 00,002 mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 00,002 mm |
Caratteristiche principali
1 misurazione del diametro laser senza contatto, ad alta velocità, alta precisione e buona ripetibilità.
2 Visualizzazione in tempo reale del diametro esterno e della rotondità, miglioramento del controllo della qualità e dell'efficienza della produzione, riduzione degli sprechi di materiali.
3 Diverse funzioni di segnale di controllo digitale e analogo, per ottenere una produzione completamente automatizzata.
4 Funzioni predefinite, valore nominale, tolleranza superiore e inferiore, controllo dell'allarme predefinito, facile da usare.
5 Connessione di porta dati standard pronta, software compatibile per la comodità di sviluppo dell'analisi dei dati.
Principali caratteristiche del controller
1- Si usa per la visualizzazione e il controllo remoto.
2Può controllare la velocità dei motori CC, del motore VVVF (estruttore o del trattore).
3È adatto per l'uso in laboratorio.
4Si alarmerà quando il diametro supera la tolleranza impostata.
5. Con RS485 Può connettersi a PLC industria computer di controllo.
6. Dimensioni: 100 mm × 100 mm × 120 mm (Modello:DDC-5)
misura del diametro del laser Performance
Misurazione: scansione laser
Laser: laser semiconduttore rosso visibile
Potenza di uscita del laser: < 2 mW
Modalità di lavoro: continua
Consumo di energia: < 30 W
Parametro elettronico
tensione di funzionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura di funzionamento: -10 ~ 40 °C
Humidità: < 85% RH
LDM Series Gauge è la classica serie di prodotti Mercury-Tech, con decenni di innovazione tecnologica e più di 1.000 clienti che utilizzano questi prodotti, alta precisione, prodotto affidabile.Attualmente è il filo, la misurazione dei cavi, dei tubi è la scelta migliore.
