Dettagli:
Termini di pagamento e spedizione:
|
| Tempo di consegna: | Tra tre giorni dopo aver ricevuto il pagamento. | Tipo: | Strumento di misura |
|---|---|---|---|
| Colore: | blu | Risoluzione: | 0.001 mm |
| Accuratezza: | 0.001 mm | Materiale: | Metalli |
| Evidenziare: | misura del diametro del laser,diametro del calibro di cavo,non contatti la misura del diametro del laser |
||

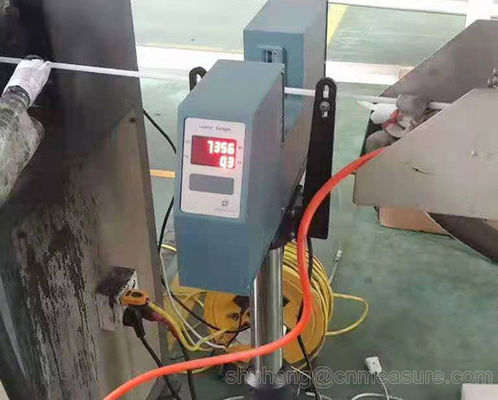

Strumenti di misura del diametro esterno laser senza contatto.
Misuratore laser di diametro per tubi di cavi di filo per misurazione professionale del diametro esterno.

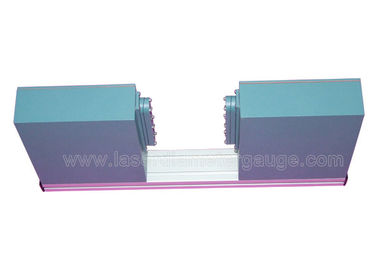

L'unità di misurazione del diametro laser a asse singolo è un'unità di rilevazione ad alta precisione che utilizza la scansione laser per effettuare la misurazione on-line senza contatto.

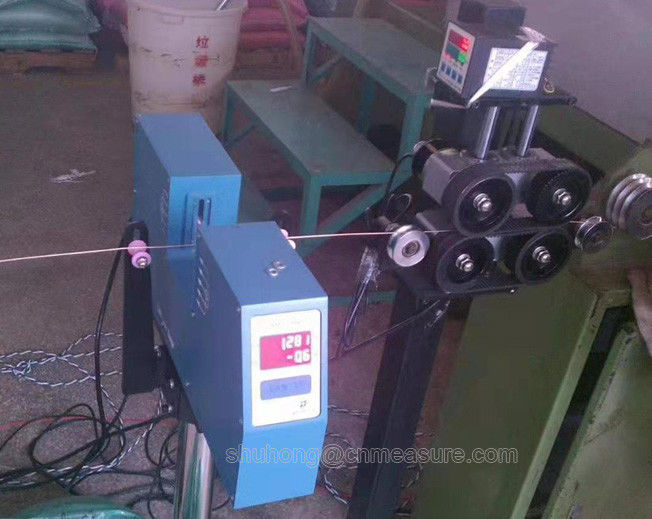

Utilizzato principalmente in una varietà di fili, cavi, linee di produzione di tubi, per misurare il diametro esterno e regolare la velocità della vite dell'estrusore o la velocità di trazione, per controllare lo scopo di OD.Può anche essere applicato al diametro esterno del pezzo da lavorare e misurazioni di dimensioni.
Parametri tecnici per la misura del diametro laser a asse singolo.
| Modello | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Distanza di misura | 0.2-20 mm | 0.2-45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Dimensione minima | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Dimensione massima | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Accuratezza | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Risoluzione | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Dimensione | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121 x 36 x 8,5 cm | 45 x 50 x 8,5 cm(x2) | |||||
| Unità di misura | mm | mm | mm | mm | mm | mm | |||||
| Potenza | - 220V±15%, 50-60 Hz | ||||||||||
| Temperatura | - 10~40°C | ||||||||||
| Umidità | <85% RH | ||||||||||
|
Testa di calibro I/O seriali |
Norme:Opzioni RS485:RS232 / USB / Profibus | ||||||||||
| Preimpostazioni | Diametro, +Tol, Tol, impostazione dell'allarme | ||||||||||
| Misurazione trasparente | Opzione | Opzione | Opzione | Opzione | Opzione | Opzione | |||||
| Sulla produzione di controllo | |||||||||||
| I/O seriali | RS485 | ||||||||||
| Analoghi Produzione | 16 bit±10V uscita in corrente continua | ||||||||||
| Uscita del relè | 2 volt libero (stato, tolleranza superiore, tolleranza inferiore) | ||||||||||
Dual Axis laser diameter measuring device is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. Esso (vale a dire l'asse X e l'asse Y) misura simultaneamente il diametro in due direzioni.
Applicabile a fili metallici, vetri, tubi, fili e cavi, ecc. Il diametro della misurazione e del controllo. Misurazione bidirezionale, mostra la media che può mostrare simultaneamente il filo,diametro del tubo, rotondità.
Parametri tecnici per la misura del diametro laser a doppio asse.
| Modello | Distanza di misura | Risoluzione | Accuratezza |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 0.001 mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 00,002 mm |
| LDM-60XY | 0.2 - 55 mm | 0.001 | 00,002 mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 00,002 mm |
Caratteristiche principali
1 misurazione del diametro laser senza contatto, ad alta velocità, alta precisione e buona ripetibilità.
2 Visualizzazione in tempo reale del diametro esterno e della rotondità, miglioramento del controllo della qualità e dell'efficienza della produzione, riduzione degli sprechi di materiali.
3 Diverse funzioni di segnale di controllo digitale e analogo, per ottenere una produzione completamente automatizzata.
4 Funzioni predefinite, valore nominale, tolleranza superiore e inferiore, controllo dell'allarme predefinito, facile da usare.
5 Connessione di porta dati standard pronta, software compatibile per la comodità di sviluppo dell'analisi dei dati.
Principali caratteristiche del controller
1- Si usa per la visualizzazione e il controllo remoto.
2Può controllare la velocità dei motori CC, del motore VVVF (estruttore o del trattore).
3È adatto per l'uso in laboratorio.
4Si alarmerà quando il diametro supera la tolleranza impostata.
5. Con RS485 Può connettersi a PLC industria computer di controllo.
6. Dimensioni: 100 mm × 100 mm × 120 mm (Modello:DDC-5)
Dispositivo di misura del diametro laser Performance
Misurazione: scansione laser
Laser: laser semiconduttore rosso visibile
Potenza di uscita del laser: < 2 mW
Modalità di lavoro: continua
Consumo di energia: < 30 W
Parametro elettronico
tensione di funzionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura di funzionamento: -10 ~ 40 °C
Humidità: < 85% RH
LDM Series Gauge è la classica serie di prodotti Mercury-Tech, con decenni di innovazione tecnologica e più di 1.000 clienti che utilizzano questi prodotti, alta precisione, prodotto affidabile.Attualmente è il filo, la misurazione dei cavi, dei tubi è la scelta migliore.
