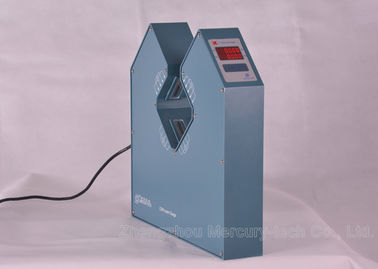

Gamma esterna 0.1mm del diametro di asse del laser del calibro doppio del diametro a 20mm LDM-25XY

Il modello LDM-25XY si raddoppia gamme esterna 0.1mm - 20mm del diametro del calibro del diametro del laser di asse.

Il micrometro bidimensionale del diametro del laser per il tubo, può online misura e controllo. (Modello: LDM-25XY LDM-50XY LDM-60XY LDM-100XY).

Il calibro doppio del measurinig del diametro del laser di asse è la rata di alta precisione che usa la ricerca del laser per portare è la rata di indagine di alta precisione che usa la ricerca del laser per continuare i NO--contatti online esamina. (Vale a dire ascissa e asse y) misura simultaneamente il diametro in due direzioni.

Applicabile ai nastri metallici, vetro, tubi, cavo e fune, ecc. Il diametro della misura e del controllo. Misura bidirezionale, le manifestazioni di media che possono mostrare simultaneamente il cavo, il diametro del tubo, la rotondità.

1. Parametri tecnici

2. Caratteristiche principali
misura senza contatto del diametro del laser del ①, alta velocità, alta precisione e buona ripetibilità.
L'esposizione in tempo reale del diametro esterno e della rotondità del ②, migliora il controllo di qualità e l'efficienza di produzione, riduce lo spreco dei materiali.
Segnale di controllo digitale del ③ il vario e analogico funziona, per raggiungere la produzione completamente automatizzata.
Varie funzioni di preregolamento del ④, valore nominale, la tolleranza superiore e più bassa, preregolamenti di controllo dell'allarme, facili da operare.
Collegamento standard pronto, software compatibile del porto di dati del ⑤ per la convenienza di sviluppo di analisi dei dati.

3. Gli indicatori di efficacia
Misura: Esame del laser
Laser: Laser rosso visibile a semiconduttore
Laser potenza di uscita: <2mw> Tensione di funzionamento: ~ 220V più/meno 15% 50 - 60Hz
Temperatura di funzionamento: -10 ~ centigrado 40 gradi
Umidità: <85> Modo del lavoro: continuo
Consumo di energia: <30w> Dimensioni: Testa del calibro di LDM25XY/LDM50XY: 420mm * 400mm * 85mm
Testa del calibro di LDM60XY: 380mm * 380mm * 60mm
Supporto: 350mm * 200mm * (700-1000) millimetro
Altezza della posizione di misurazione centrale: 900-1200mm

4. Caratteristiche principali del regolatore
1. È usato ad esposizione ed a controllo a distanza.
2. Può controllare la velocità dei motori di CC, motore di VVVF (espulsore o il trattore).
3. È adatto ad uso del laboratorio.
4. Allarmerà, quando il diametro va oltre la tolleranza dell'insieme.
5. Con RS485 può collegarsi al computer di controllo dell'industria dello SpA.
6. dimensioni: 100mm×100mm×120mm (modello: DDC-5)

Il calibro di serie di LDM è la serie classica del prodotto di Mercury-tecnologia, con le decadi di innovazione tecnologica e più di 1.000 clienti usano questi prodotti, l'alta precisione, prodotto affidabile. Attualmente è il cavo, il cavo, scelta della misura del tubo la migliore.
