Micrometro bidimensionale del diametro del laser per il tubo LDM-25XY/LDM-50X

Micrometro laser a due dimensioni per diametroper tubi, può essere utilizzato per la misurazione e il controllo online. (Modello: LDM-25XY LDM-50XY LDM-60XY LDM-100XY).

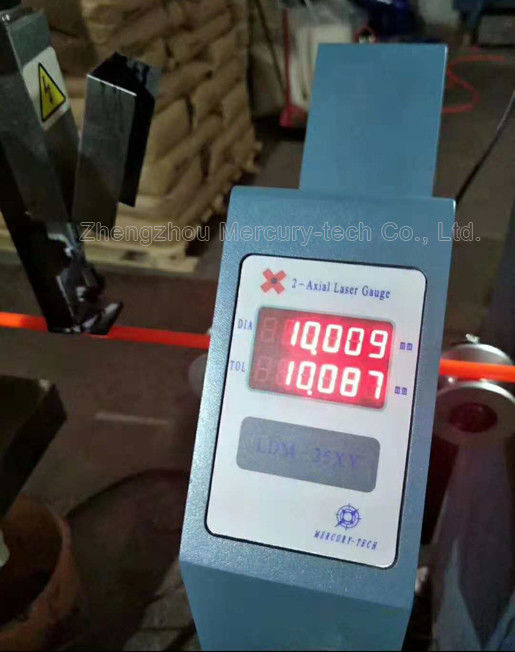

Il micrometro laser a doppio asse è l'installazione ad alta precisione che utilizza la scansione laser per effettuare la misurazione online senza contatto. Misura simultaneamente il diametro in due direzioni (ovvero asse X e asse Y).
Applicabile a fili metallici, vetro, tubi, fili e cavi, ecc. Misurazione e controllo del diametro. Misurazione bidirezionale, la media mostra che può visualizzare simultaneamente il diametro del filo, del tubo e la rotondità.

1. Parametri tecnici

2. Caratteristiche principali
① Misurazione del diametro laser senza contatto, alta velocità, alta precisione e buona ripetibilità.
② Visualizzazione in tempo reale del diametro esterno e della rotondità, migliorando il controllo qualità e l'efficienza produttiva, riducendo lo spreco di materiali.
③ Varie funzioni di segnale di controllo digitale e analogico, per ottenere una produzione completamente automatizzata.
④ Varie funzioni preimpostate, valore nominale, tolleranza superiore e inferiore, preimpostazioni di controllo allarme, facile da usare.
⑤ Connessione standard della porta dati pronta, software compatibile per la comodità dello sviluppo dell'analisi dei dati.

3. Indicatori di prestazione
Misurazione: scansione laser
Laser: laser a semiconduttore rosso visibile
Potenza di uscita laser:<2mW
Tensione di esercizio: ~ 220V più/meno 15% 50 - 60Hz
Temperatura di esercizio: -10〜40 gradi Celsius
Umidità:<85% RH
Modalità di lavoro: continua
Consumo energetico:<30W

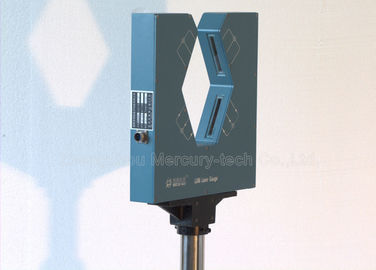

Dimensioni: LDM25XY/LDM50XY Testa di misura: 420 mm * 400 mm * 85 mm
LDM60XY Testa di misura: 380 mm * 380 mm * 60 mm
Supporto: 350 mm * 200 mm * (700-1000) mm
Altezza della posizione di misurazione centrale: 900-1200 mm

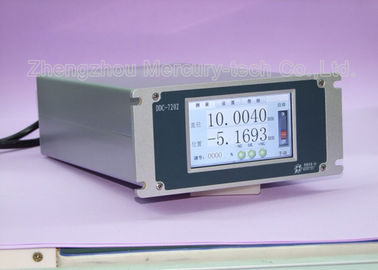

4. Caratteristiche principali del controller
1. Può essere utilizzato per la visualizzazione e il controllo remoto.
2. Può controllare la velocità dei motori CC, motore VVVF (estrusore o trattore).
3. È adatto per l'uso in laboratorio.
4. Emetterà un allarme quando il diametro supera la tolleranza impostata.
5. Con RS485 può connettersi al computer di controllo industriale PLC.
6. Dimensioni: 100 mm×100 mm×120 mm (Modello: DDC-5)

La serie di calibri LDM è la classica serie di prodotti Mercury-Tech, con decenni di innovazione tecnologica e più di 1.000 clienti che utilizzano questi prodotti, alta precisione, prodotto affidabile. Attualmente è la scelta migliore per la misurazione di fili, cavi e tubi.
